principio

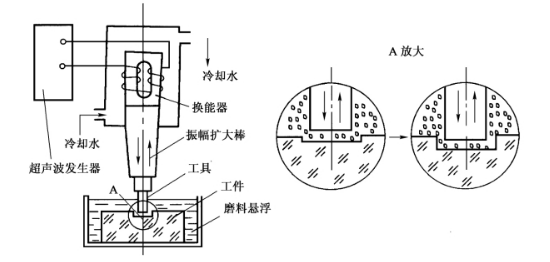

Ondas acústicas con una frecuencia superior 16000 Hz se llama ultrasonidos ondas. El procesamiento ultrasónico es un método de procesamiento que utiliza herramientas para vibrar a frecuencia y impacto ultrasónica y pulir la pieza de trabajo a través de las partículas abrasivas. Durante Procesamiento, la herramienta actúa en la pieza de trabajo con una cierta presión, el líquido abrasivo se alimenta al área de procesamiento, y la cara final de la alta frecuencia La herramienta de vibración supera las partículas abrasivas en la superficie de la pieza de trabajo, y el material en el área de procesamiento se tritura por las partículas abrasivas. El flujo de circulación de líquido abrasivo quita las partículas de material pulverizado y mantiene las partículas abrasivas. La herramienta penetra gradualmente en el material, y la forma de la herramienta reaparece en la pieza de trabajo.

Características y aplicaciones de proceso.

(1) Es principalmente adecuado para procesar varios no conductores Materiales duros y frágiles, como cerámica, vidrio, cuarzo, gemas, ágata, diamantes, etc. También se puede procesar para carburo cementado conductor y acero endurecido, pero la eficiencia es muy baja.

(2) Desde El movimiento relativo entre la herramienta y la pieza de trabajo es relativamente simple Durante El procesamiento, es fácil procesar varias formas complejas de superficies internas y molduras superficies. También se pueden usar herramientas de forma hueca para realizar la anidación de varias formas.

(3) Durante El proceso de procesamiento, la herramienta tiene una pequeña fuerza macroscópica en el material procesado, y el calor de corte es más pequeño, y no habrá deformación y superficie quemaduras. Por lo tanto, es especialmente adecuado para procesar algunas paredes delgadas, hendiduras estrechas y piezas con baja rigidez.

(4) Porque El material se descompone por la acción directa del abrasivo, la dureza del material de la herramienta puede ser más baja El del material procesado, y la dureza abrasiva. Debería Generalmente ser más alto El de la materia procesada. Por lo general, el acero de carbono medio y los diversos tubos y alambres en forma se pueden usar como Herramientas.

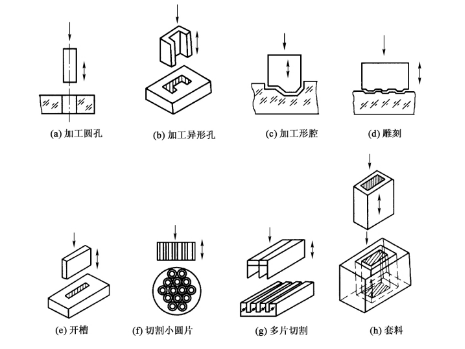

En la actualidad, en varios sectores industriales, el procesamiento ultrasónico se utiliza principalmente para el procesamiento, anidación, corte, corte, grabado y molienda de diestros de dibujo de alambre de diamante de materiales difíciles y frágiles. figura 2-59 Es un ejemplo de procesamiento ultrasónico Aplicación. Sin embargo, el área de procesamiento ultrasónico es pequeño, y el desgaste de la cabeza de la herramienta es grande, por lo que la productividad es superior. Generalmente, el rango de diámetro de procesamiento ultrasónico es 0.1 ～90mm, la profundidad puede llegar más que 100 mm, y el tamaño de tamaño del orificio de procesamiento es menor que ± (0.02 ～ 0.05) mm.
