Tablero de protección de la batería Tablero de muestras de soldadura

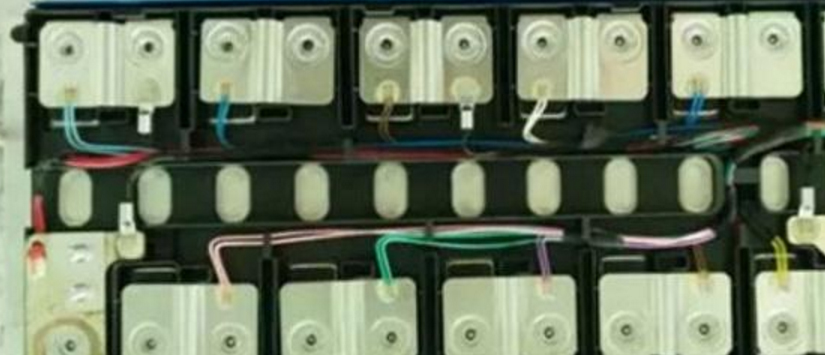

Debido a las fluctuaciones en el proceso de producción real, incluso si las células utilizadas en el mismo paquete de baterías se agrupan constantemente, la diferencia entre las células individuales sigue siendo el objetivo. La batería eléctrica es grande en tamaño, y el entorno en el que se usan las baterías en diferentes posiciones también es diferente. Después de que las células individuales se agrupan en serie, estos Las diferencias aumentarán aún más debido a la inconsistencia de los núcleos celulares individuales, por lo que es necesario medir cuidadosamente el voltaje de las células

El muestreo de voltaje determina directamente el estado de la batería, lo que hace de esta función de la recolección de voltaje uno de los aspectos más importantes de toda la seguridad de seguridad Sistema.

El diámetro de la línea de muestreo debe considerar los siguientes corrientes de funcionamiento. Bajo las siguientes corrientes de operación, consideremos los siguientes parámetros básicos:

• Corriente quiescente (IPAA): Este El valor actual es la corriente parasitaria en todo el bucle de adquisición y el interno ASIC

• corriente de trabajo (iwork): Este Se aplica de acuerdo con la corriente operativa en el momento de la adquisición de la ASIC seleccionada.

• Corriente equilibrada (ilance): La corriente de ecualización diseñada, la limitación general es la resistencia a la ecualización, que también es muy importante para toda la adquisición diseño.

• Corriente de fusible (IFUSE): Si Usando fusibles diseñados por FPC Circuito propio o fusibles de viruta comprados, la corriente de fusible diseñada y el diseño deben ser cuidadosamente considerados.

• suave & Corriente de cortocircuito duro (Ishort): Se refiere a la corriente de impedancia correspondiente en el caso de un cortocircuito duro en el circuito real.

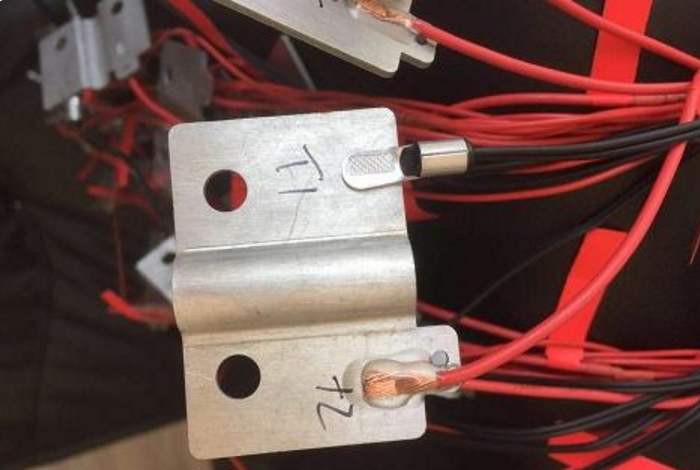

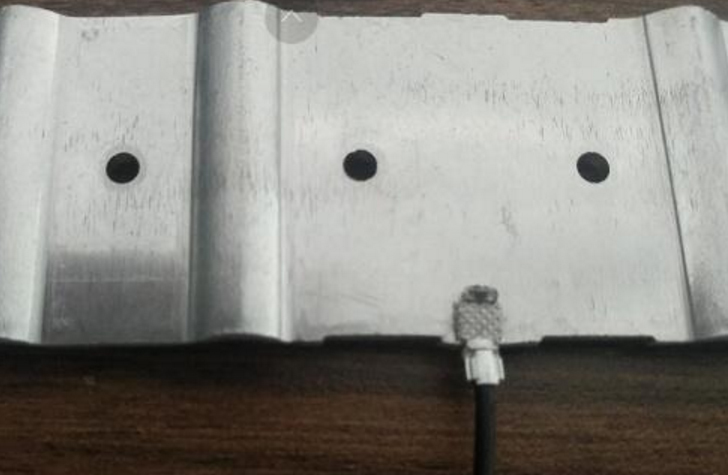

La conexión entre el alambre de cobre y la barra bus de aluminio debe considerar la combinación de dos sustancias.

a) La diferencia potencial entre los elementos de cobre y aluminio causa corrosión electroquímica.

b) A altas temperaturas, los dos elementos pueden formar compuestos intermedios, y la resistencia a la interfaz se eleva y se convierte en brady.

c) Durante El tratamiento aquí, el recubrimiento se lleva a cabo en la barra de aluminio, y después de la soldadura, la articulación está sellada (formando las condiciones herméticas para bloquear el electroquímico corrosión)

D) El coeficiente de expansión de aluminio es tan alto como el 39% más grande Cobre. Cuando Dos conductores de metal están conectados y pasan la corriente, el punto de conexión genera calor debido a la resistencia del contacto, y ambos conductores Expandir. Aquí, si el control de aumento de la temperatura es irrazonable, puede causar algunos problemas potenciales.

Algunos problemas son relativamente menores si cobre-aluminio Barra de autobús se usa. Si No se usa ninguna transferencia, hay un nuevo desafío en How Para garantizar la fiabilidad a largo plazo del contacto sin el sello
