Máquina de soldadura de alambre ultrasónico Acción de soldadura

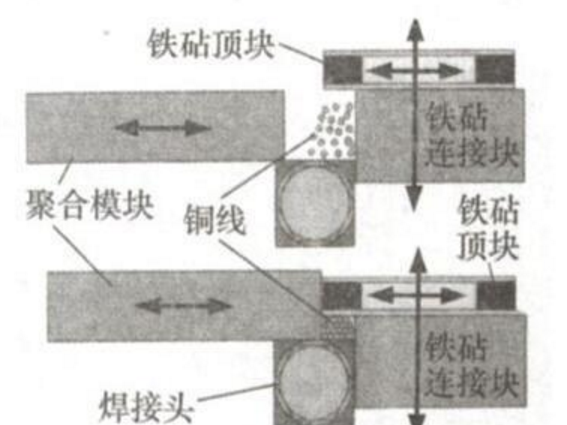

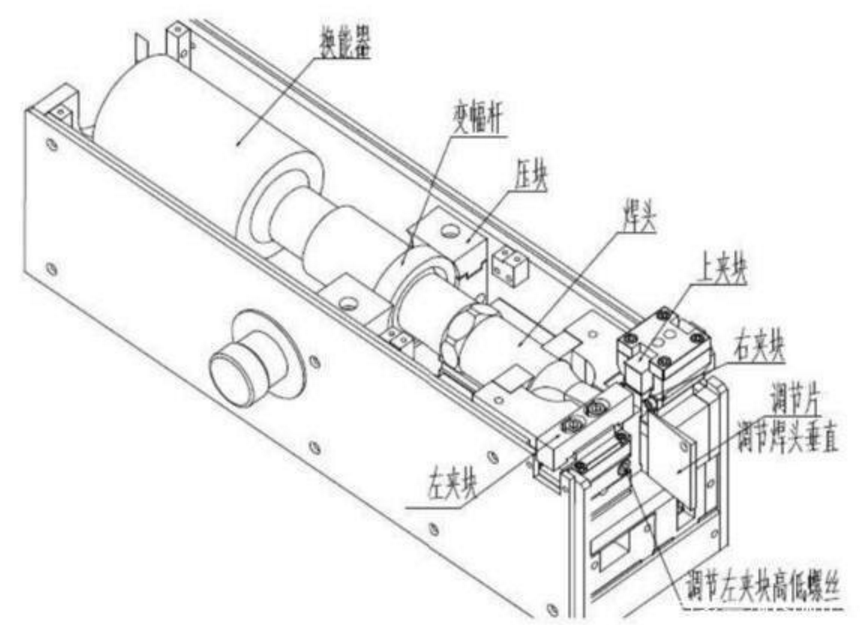

La máquina de soldadura de arnés de alambre ultrasónico se compone principalmente de cuatro partes: Cabeza de soldadura, bloque de conexión de yunque, bloques superior de yunque y polimerización Módulo. Cuando Soldadura, los cables están dispuestos verticalmente y apretados a la conexión de yunque. Bloque. Después del interruptor de pie, el módulo de polimerización se mueve hacia El bloque superior del yunque, y el bloque de conexión de yunque está conectado al bloque superior del yunque para mover hacia abajo, y la línea está apretada. Presionado en la zona de soldadura, la cabeza de soldadura vibra y transfiere energía al cable de cobre, soldar así el arnés de alambre, juntos.

Cuando Soldadura, excepto por la vibración de la cabeza de soldadura, las otras cabezas de herramientas no están en movimiento. Una vez que se completa la soldadura, el módulo de polimerización se retrae, el bloque superior del anvil se retrae y se eleva el bloque de conexión de yunque, de modo que se puede tomar el arnés de alambre. Desde La cabeza de soldadura está vibrando, y las otras cabezas de la herramienta están fijadas, para evitar la soldadura entre las cabezas de la herramienta y la cabeza de soldadura, la máquina de soldadura está dañada, por lo que la superficie superior de la cabeza de soldadura y la superficie inferior del módulo de polimerización y la superficie lateral del bloque superior de yunque es un espacio de 0.025 MM se deja en el lado del bloque de conexión del yunque para que la cabeza de soldadura no puede estar en contacto con otra herramienta Cabezas. debería Además, no sean escombros, como el cobre roto entre estos Las brechas, de lo contrario, la superficie de trabajo de la cabeza de la herramienta se corroerá durante La soldadura, y la placa de circuito puede dañarse en los casos severos.

Desde La vibración ultrasónica es generada por el cabezal de soldadura, la energía se transmite desde la cabeza de soldadura a la parte superior del anvil Por lo tanto, cuanto más cerca la energía es para la cabeza de soldadura, más energía se transfiere de arriba a abajo, por lo que la línea debe ser grueso. El cable se coloca en el extremo inferior, cerca de la superficie del cabezal de soldadura, y los cables más delgados están dispuestos verticalmente hacia arriba en orden, de modo que el cable grueso pueda obtener una energía grande, evitando así la soldadura en exceso o insuficiente Soldadura. La alineación vertical evita la soldadura lateral y asegura la soldadura Calidad.

Requisitos de soldadura por ultrasónicos para la colocación de alambre.

Cuando Realización de soldadura por ultrasonidos, es necesario establecer parámetros relevantes tales como área en sección transversal de alambre, alineación de alambre, presión, tono de soldadura, amplitud, ancho, presión, energía y el como. Durante El proceso de soldadura, los cables debería ser superpuesto verticalmente, y las líneas de la sección grande deberían colocarse cerca de la cabeza de la herramienta de soldadura de abajo para hacer la soldadura suficiente; Los conductores deberían colocarse cerca de la superficie del yunque y se junte para que sea lo suficientemente fuerte después de la soldadura. La longitud de la superposición del conductor generalmente se establece en 13 ~ 15 mm, la longitud de superposición es demasiado corta, la resistencia de la soldadura no es fácil de garantizar, la longitud de superposición es demasiado larga, la punta de soldadura es fácil de formar un elevador, y la operación del siguiente proceso es inconveniente. La oxidación, los cables rotos, los defectos y la fusión de la capa aislante no están permitidos en la superficie de la superficie soldada.

Parámetros importantes y ventajas de la soldadura por ultrasonidos.

1)La amplitud es la distancia máxima en la dirección de la vibración desde el punto de partida de la vibración, en microns. Ellos Interactuar cuando Soldadura, que afecta directamente la calidad de soldadura del cable. Los diferentes cables tienen diferentes ajustes.

2)La superficie del módulo de polimerización del ancho y la superficie opuesta del bloque de conexión de yunque, el espaciado entre ellos Durante Soldadura, en milímetros, el tamaño del cual determina el ancho de la soldadura.

3)La presión es la presión ejercida por el bloque de yunque en el alambre de cobre de la soldadura Zona. La magnitud de la presión está relacionada con el gas Presión. La dirección de la acción es perpendicular a la dirección de la vibración, en libras por cuadrado pulgada.

4)La energía total liberada por la máquina de soldadura Durante El proceso de soldadura de energía, en julios. Ese es, cuando la energía liberada Durante La soldadura alcanza el valor establecido, la soldadura se completa.

La soldadura ultrasónica tiene su exclusivo Ventajas:

1 alta resistencia de soldadura, excelente conductividad eléctrica después de la soldadura, extremadamente baja o casi cero resistividad;

2 materiales de soldadura no tienen fusión, no frágiles Conductor Características;

3 Tiempo de soldadura corta, muy mejorado eficiencia, rápido, Ahorro de energía;

4 El proceso de soldadura es estable, detección en línea Control;

5 no necesita gas, soldadura, flujo;

6 Soldadura sin chispas, humo, respetuoso con el medio ambiente y segura;

7 Mejore la calidad de la soldadura, para garantizar la confiabilidad del conductor del producto Rendimiento.

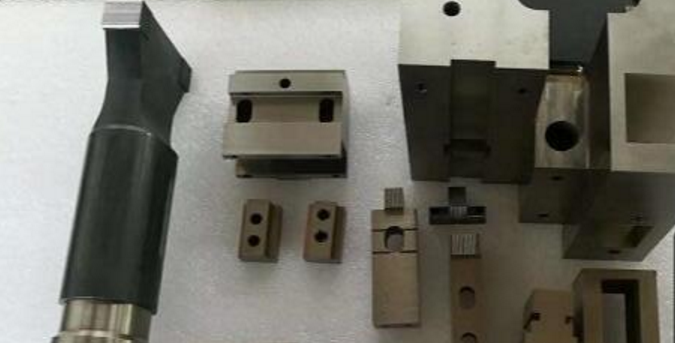

Máquina de soldadura por alambre ultrasónico Herramienta de soldadura
