Análisis de soldadura de plástico ultrasónico

Principio:

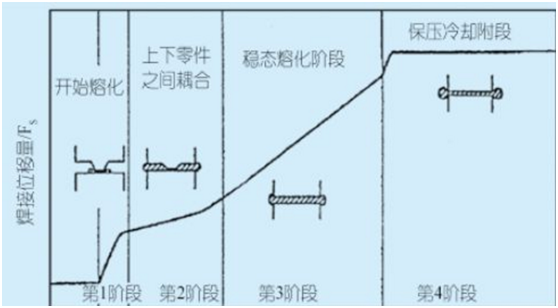

Vibración mecánica ultrasónica (Frecuencia de 10-70 KHz, amplitud 1-250 μm) se aplica a piezas de plástico para producir calefacción local bajo presión (calor se debe al efecto combinado de la superficie e intermolecular fricción) y fusión de forma a soldadura. Como se muestra, el proceso de soldadura por ultrasonidos se divide en cuatro etapas.

etapa 1: La bocina está en contacto con la pieza, aplicando presión y comenzando a vibrar. El calor de fricción disipa las costillas de guía de energía, y la solución fluye hacia la superficie de la unión. ya que la distancia entre las dos partes disminuye, la cantidad de soldadura (la distancia entre las dos partes debido al flujo de la derretida) disminuye. Inicialmente, la cantidad de desplazamiento de soldadura aumenta rápidamente y luego se ralentiza cuando la costilla de guía de energía fundida se extiende y se comunica con la superficie de la parte inferior En la fase de fricción sólida, el calor se genera por la energía de fricción entre las dos superficies y la fricción interna en la parte El calor de fricción hace que el material de polímero se caliente hasta su punto de fusión. La cantidad de calor depende de la frecuencia de la acción, la amplitud y la presión.

Etapa 2: Un aumento en la tasa de fusión produce un aumento en la cantidad de desplazamiento de soldadura y contacto entre las superficies de las dos partes. En esta etapa, se forma una capa fundida delgada, y el grosor de la capa fundida se incrementa debido a la generación de calor continuo. El calor en esta etapa es generado por viscosos disipación.

Etapa 3: El grosor de la capa de solución en la soldadura sigue siendo la misma y acompañada de una distribución constante de temperatura, se deriva un estado estable.

etapa 4: Después de un período de tiempo determinado o después de alcanzar una energía específica, el nivel de potencia o la distancia, la fuente de alimentación está apagada, se detiene la vibración ultrasónica, y la cuarta etapa se inicia. Se mantiene la presión y se exprime parte de la solución adicional de la articulación. La cantidad máxima de desplazamiento se alcanza cuando La soldadura se enfría y se solidifica, y se produce difusión intermolecular.
