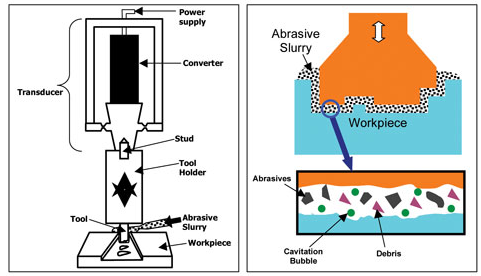

en el um proceso, a baja frecuencia Se aplica la señal eléctrica a un transductor, que convierte la energía eléctrica en alta frecuencia (~ 20 KHZ) Vibración mecánica (ver Figura 2). Este La energía mecánica se transmite a un conjunto de cuerno y herramienta y da como resultado una vibración unidireccional de la herramienta a la frecuencia ultrasónica con una amplitud conocida. La amplitud estándar de vibración suele ser menos que 0.002 en. El nivel de potencia para este proceso está en el rango de 50 a 3000 WATTS. La presión se aplica a la herramienta en forma de carga estática.

Una corriente constante de la suspensión abrasiva pasa entre la herramienta y la pieza de trabajo. Los abrasivos comúnmente utilizados incluyen diamante, carburo de boro, carburo de silicio y alúmina, y los granos abrasivos se suspenden en agua o una solución química adecuada. Además de proporcionar grano abrasivo a la zona de corte, la suspensión se usa para alejarse de los escombros. La herramienta de vibración, combinada con la suspensión abrasiva, desvanece el material uniformemente, dejando una imagen inversa precisa de la herramienta Forma.

El mecanizado ultrasónico es un proceso de mecanizado abrasivo suelto que requiere una fuerza muy baja aplicada al grano abrasivo, lo que conduce a requisitos de material reducido y mínimo a ningún daño a la superficie eliminación de material Durante el um El proceso se puede clasificar en tres mecanismos: abrasión mecánica por el martillo directo de las partículas abrasivas en la pieza de trabajo (mayor), micro-astillado a través del impacto del Movimiento libre abrasivos (menores), y inducido por la cavitación Erosión y efecto químico (menor).

Las tasas de eliminación de materiales y la rugosidad de la superficie generada en la superficie mecanizada dependen de las propiedades del material y los parámetros del proceso, incluido el tipo y tamaño del grano abrasivo empleado y la amplitud de la vibración, así como la porosidad del material, la dureza y la tenacidad. En general, la tasa de eliminación del material será menor para los materiales con alta dureza de material (H) y la resistencia a la fractura (KIC).
